Roulettes pour chariots en losange : comment faire le bon choix ?

Dans les environnements industriels, la maniabilité des chariots est essentielle pour gagner en efficacité. Le montage en losange, associé à des roues et roulettes adaptées, offre une solution performante pour suivre des trajectoires précises et réduire les efforts de déplacement. Pour aller encore plus loin, TENTE propose la roulette pivotante à rappel de direction automatique, une innovation qui améliore la sécurité des opérations et renforce la durabilité des équipements, tout en limitant les interventions de maintenance.

Qu’est ce qu’un chariot en losange ?

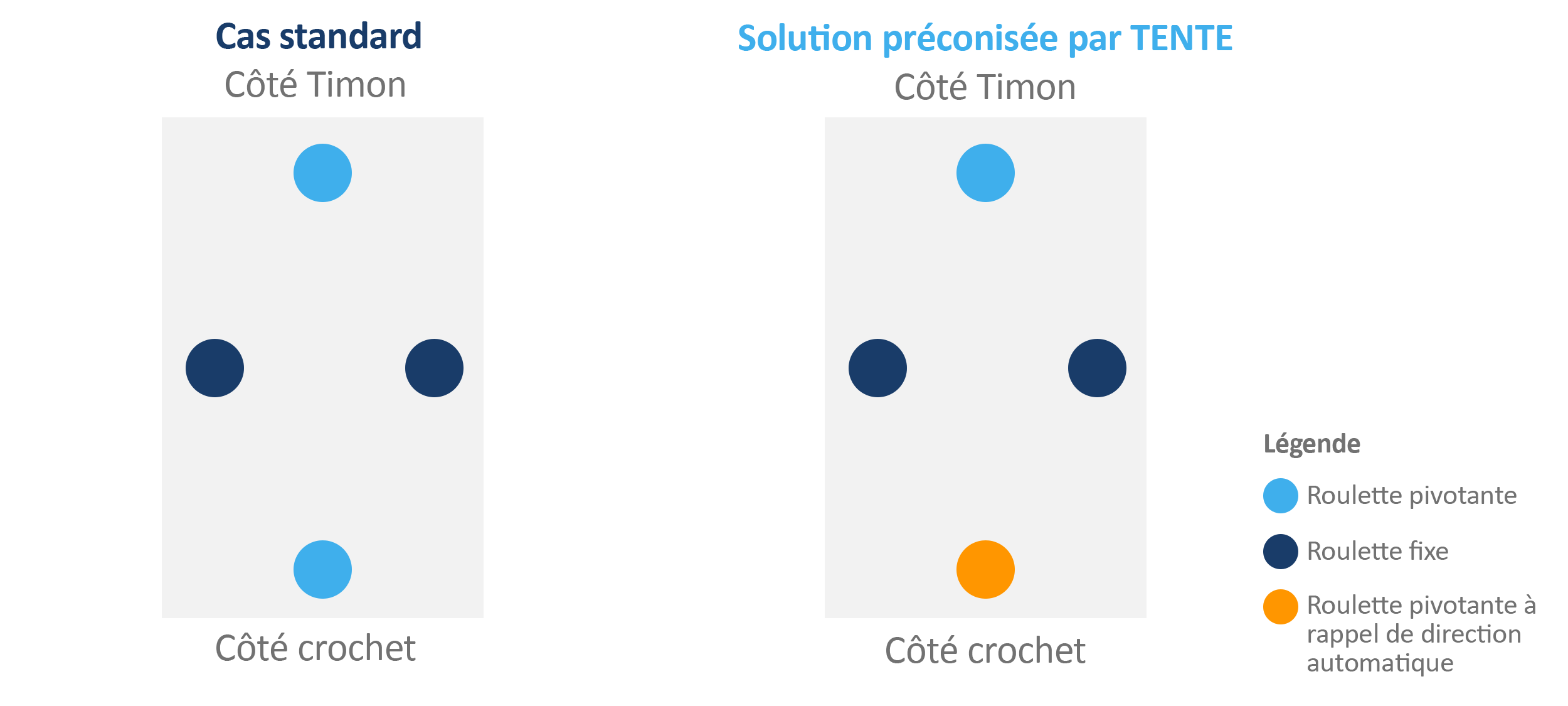

Un chariot en losange se distingue par une configuration spécifique de ses roulettes :​

• 2 roulettes fixes positionnées au centre de la base roulante,​
• 1 roulette pivotante à l’avant (côté timon ou poignée de poussée),​
• 1 roulette pivotante à l’arrière (côté crochet).​

Contrairement aux chariots standards où les roulettes sont montées aux quatre coins, cette disposition en losange offre des avantages majeurs en termes de maniabilité et de suivi de trajectoire.

Pourquoi choisir ce type de montage ?

Le montage en losange permet :​

• Une réduction des efforts de déplacement,​
• Une meilleure maniabilité,​
• La création de trains de chariots suivant la même trajectoire. Ce type de déplacement est particulièrement utile dans les environnements logistiques où l’espace est restreint.

Les particularités techniques du chariot en losange

Pour garantir une performance optimale, les roulettes fixes sont légèrement réhaussées. Ce décalage crée un effet de bascule avant/arrière, qui facilite les manœuvres.​
Cependant, lorsque les roulettes pivotantes ne sont pas en contact avec le sol, elles ont tendance à tourner librement sur elles-mêmes. En particulier, la roulette arrière ne touche le sol qu’en cas d’accélération ou de changement de charge.

Problème rencontré et solution préconisée

Le problème : usure prématurée des roulettes pivotantes

Lorsqu’une roulette pivotante entre en contact avec le sol sans être alignée dans le sens de la marche, cela provoque un choc mécanique. Ce phénomène, fréquent, entraîne :​

• Une usure accélérée du pivot,​
• Une dégradation du bandage,​
• Une réduction significative de la durée de vie du matériel,​
• Une augmentation des coûts de maintenance (remplacement des pièces + temps de main d’œuvre).

La solution TENTE : le rappel de direction automatique

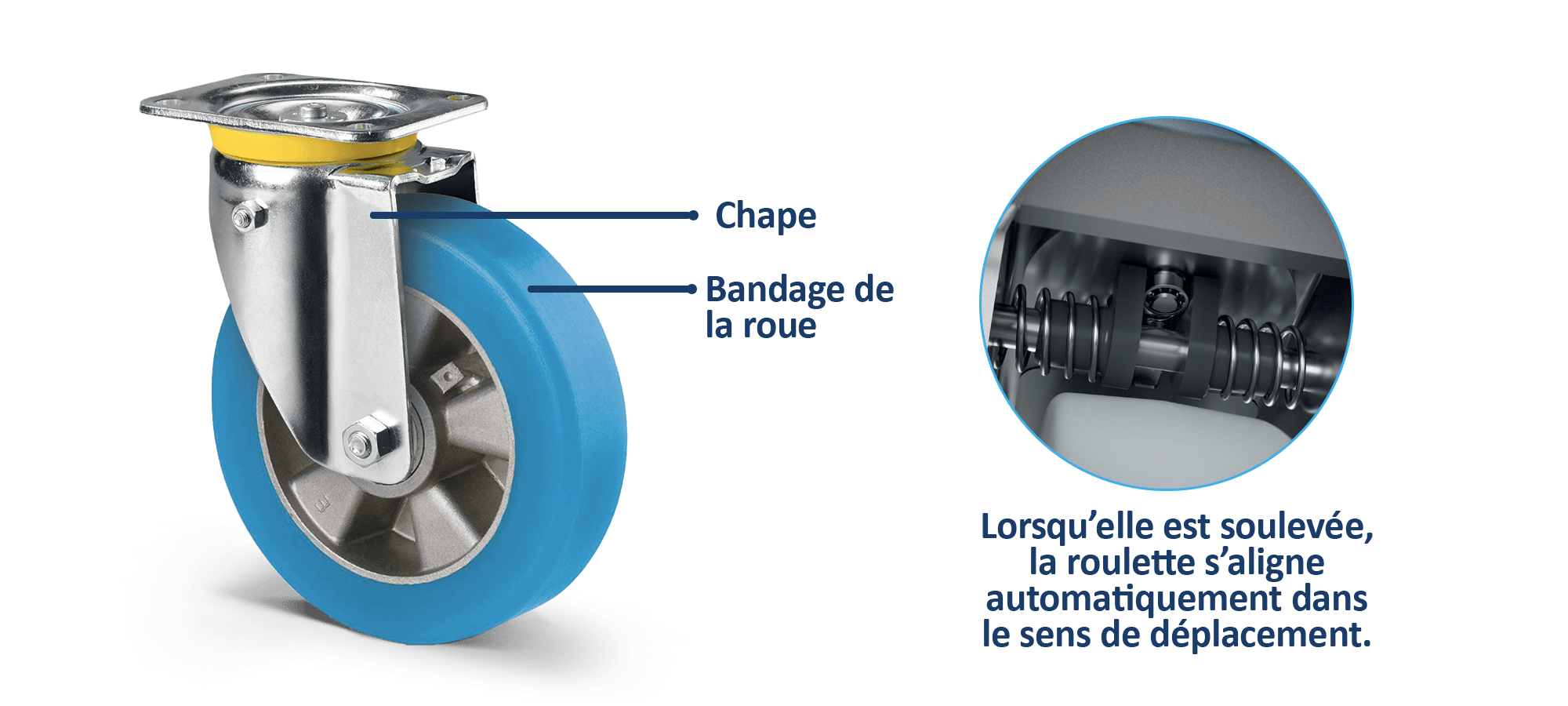

Pour pallier ce problème, TENTE propose une roulette pivotante avec rappel de direction automatique à l’arrière du chariot.​
Ce mécanisme ingénieux permet à la roulette de se réaligner automatiquement dans le sens de la marche dès qu’elle n’est plus en contact avec le sol.​
Les bénéfices concrets :​

• Durée de vie prolongée des roulettes,​
• Réduction des coûts de maintenance,​
• Fiabilité accrue des trains de chariots.

Chariots en losange : comment calculer la capacité de charge des roulettes?

Dans le cas d'un montage en losange, afin de calculer la capacité de charge par roulette il faut distinguer les roulettes fixes des roulettes pivotantes :

• Capacité de charge par roulette fixe = (Poids de l'objet transporté + poids du chariot) / 2
• Capacité de charge par roulette pivotante = (Poids de l'objet transporté + poids fu chariot) / 3

Pourquoi choisir TENTE pour vos roues et roulettes ?

Chez TENTE, nous concevons des roues, roulettes et solutions de mobilité innovantes pour améliorer la performance de vos équipements industriels.​

• Fabricant européen centenaire​
• Expertise technique​
• Gamme standard et produits sur-mesure​
• Accompagnement à distance ou visite sur site​

Découvrez comment TENTE améliore les conditions de travail et la productivité grâce à ses roues et roulettes industrielles ou contactez nos experts en mobilité pour en savoir plus !
